Hammond TR-200

Den 17. maj 2012:


Bagpladen skal af, så leslie, rumklang osv. kan afmonteres.

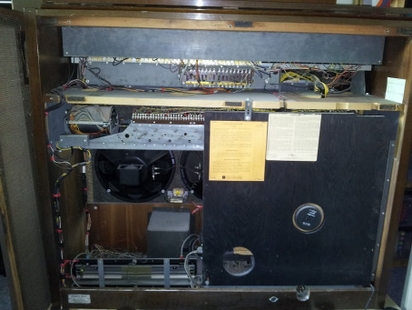

Et kig uden bagplade.
Man kan se rumklangen nederst til venstre (fjedrene).
Leslie-enhed bag den sorte plade til højre.
Tonegeneratoren ses halvt under træpladen midt i orglet.
Øverst bag metalpladen er vippeknapperne.

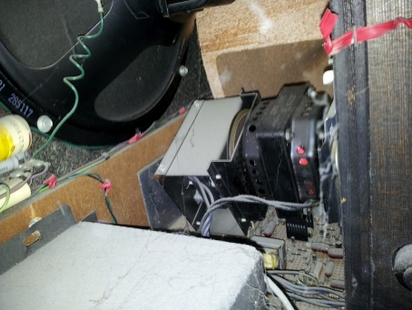

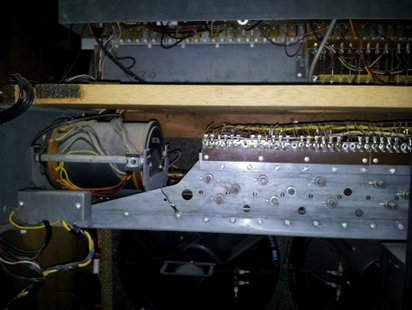

Vibratorenhed, motoren sidder bagved og trækker både tonehjulsgeneratoren og vibratorenheden (via en drivrem af gummi).

Drivremmen fra motor til vibrator.
Da orglet ikke har kørt i årevis er drivremmen indtørret i den stilling den har.
En ny skal skaffes.

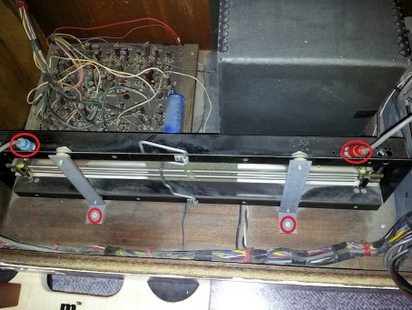

Rumklangs-enhed.
Fjernes ved at hive det blå og røde stik ud, samt skrue de to skruer i bundpladen af.

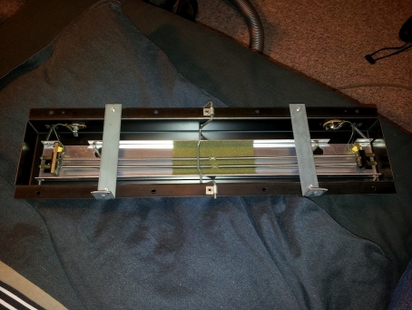

Rumklangen afmonteret.

Et kig til leslie-enheden.
For at fjerne den skal du...

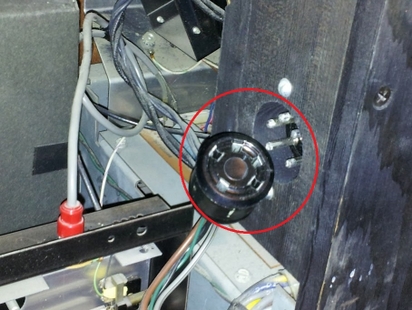

Hive stikket ud...

Fjerne nederste skrue i venstre side af pladen...

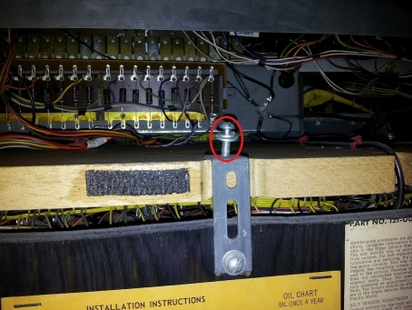

Fjerne øverste skrue i venstre side af pladen...

Leslie-enheden drejet ud.

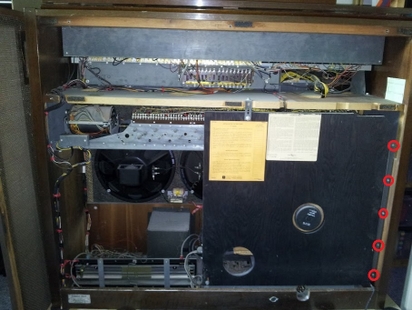

For at få enheden helt af skal de fem skruer til højre fjernes.
Pas på her, for enheden er tung - få evt. en til at holde den så træet ikke ødelægges.

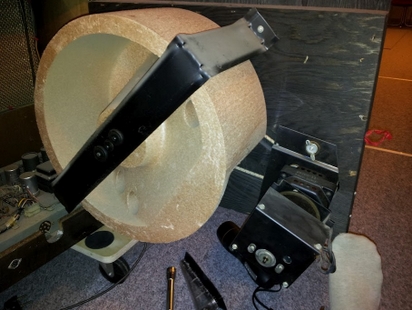

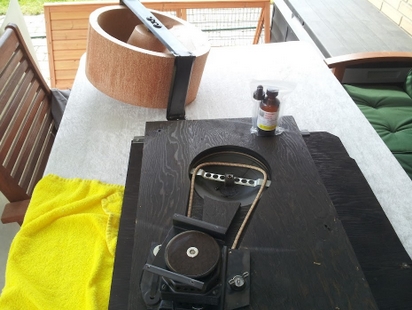

Enheden er ude og skilt lidt for at blive smurt.
Bemærk at den øverste motor også er skruet af for smøring.
Lelie'en har en motor til langsom og en til hurtig hastighed, de er monteret ovenpå hinanden.
