Hammond TR-200

Den 19. maj 2012:


Toppladen skal af, et skridt på vejen mod drawbars.

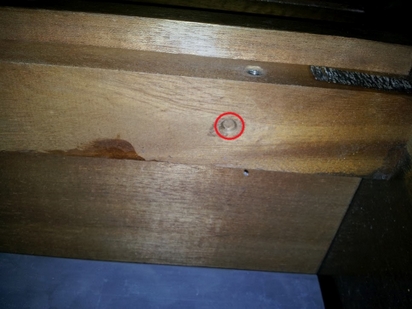

Toppladen kan fjernes når tre skruer ved bagkanten er ude.

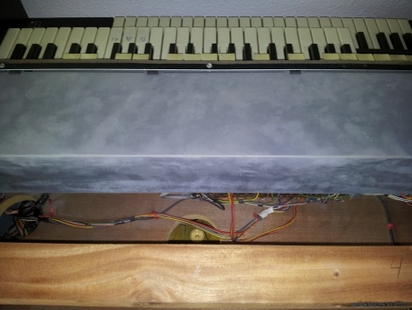

Man kan nu se en metalkappe, der skjuler nogle print, den skal også af.

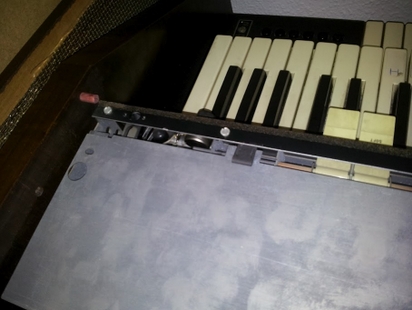

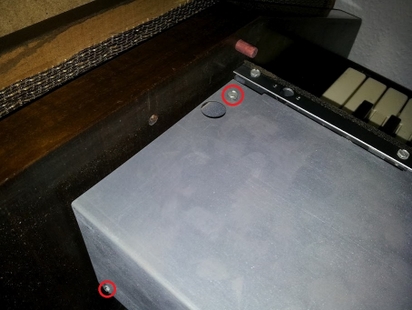

Først fjernes skruerne i venstre og højre side.
Billedet viser venstre side, men højre er ligesådan.

Dernæst kan kappen løsnes med en flad skruetrækker, pas på ikke at stikke den ned i elektronikken under pladen.
Metalkappen kan rengøres med sprit, så smulderet kommer af.

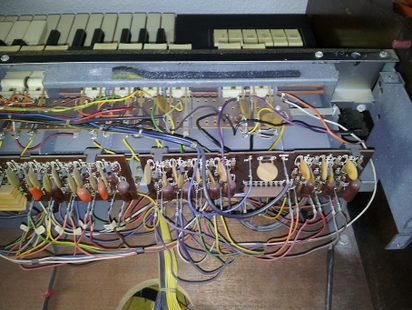

Metalkappen er fjernet og elektronikken kan ses.
Drawbar-sektionen er i højre side under elektronikken.
Hele sektionen med elektronikken skal vippes væk.
Bemærk at der i venstre og højre side er en metalsektion hvor kappen var skruet fast, der er en "fod" hvor hele sektionen skal stå på, når den vippes væk om lidt.

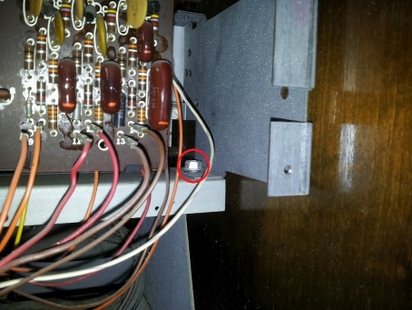

For at gøre det skal bolten i højre og venstre side skrues ud.
Det er amerikanske tommemål, så en 3/8" top skal bruges.
Boltene sidder så fast at en normal skrutrækker ikke kan klare opgaven.
Men det er ikke gjort med det...

Af en eller anden grund har Hammond monteret nogle ledninger så stramt, at de forhindre elektronikken kan vippes væk. Der er seks ledninger der skal loddes af.

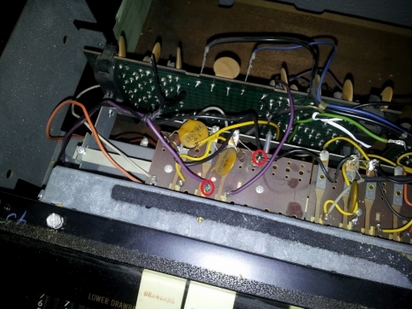

De to første er en gul+sort, i højre side.
Inden de loddes af sættes de sammen med kabelbinder, så man ved hvilke to der hører sammen.

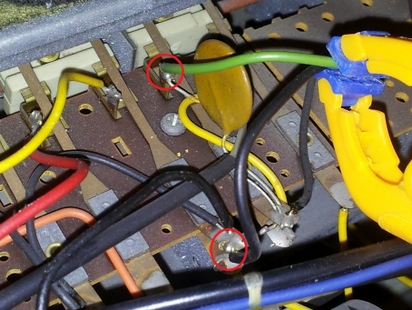

De to næste er en grøn+sort, lidt til venstre for de andre.
Inden de loddes af sættes de sammen med kabelbinder, så man ved hvilke to der hører sammen.

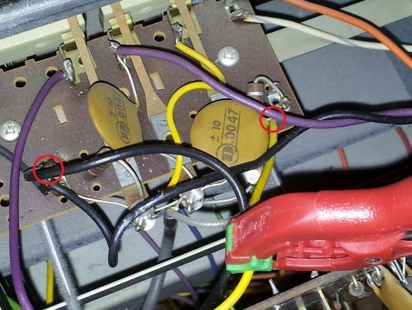

De to sidste er en lilla+sort, se billedet.
Inden de loddes af sættes de sammen med kabelbinder, så man ved hvilke to der hører sammen.

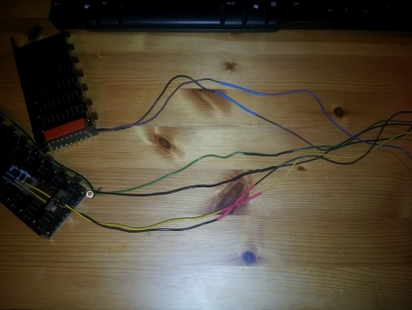

Det vidte sig at de korte ledninger kom fra drawbar-sektionen.
Så jeg har valgt at forlænge dem og beskyttet lodningerne med krympeflex.

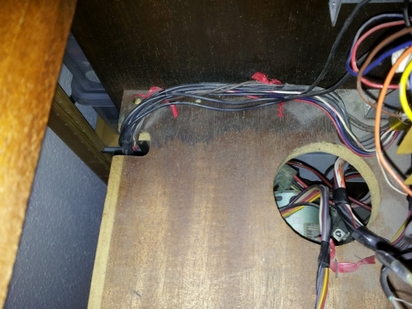

For at "foden" kan stå på træpladen løsnes ledningsbundtet i venstre side og skubbes til højre.
Nu kan hele sektionen vippes bagover, holdt godt øje med alle ledninger!

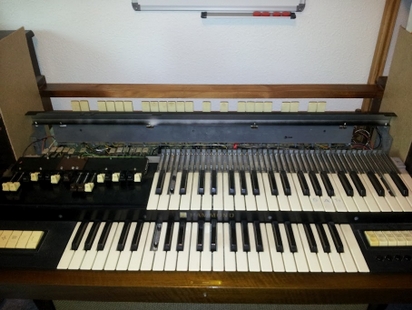

Sektionen er nu vippet bagover, drawbarsektionen og øverste manual er blevet synlig.
Bemærk de to tynde træplader i siderne, de er for at beskytte kabinettet mod ridser.
