Hammond TR-200

Den 27. maj, 11.-12. juni 2012:


Nederste tangenter skal afmonteres, for at blive renset.
Først skal øverste tangentbord løsnes så det kan vippes bagover, ellers kan man ikke komme til de nederste tangenter.
Det har senere vist sig at der skal skilles en del mere end jeg havde håbet.
Det grundlæggende problem er at der er to trætappe i kabinettet, som sidder så øverste manual ikke kan vippes nok. Man kan ikke komme til skruerne bagpå de nederste tangenter, så drawbar-pladen og plastic-panelet i højre side skal afmonteres. Derfor skal navnepladen mellem tangenterne også af. Se med her.

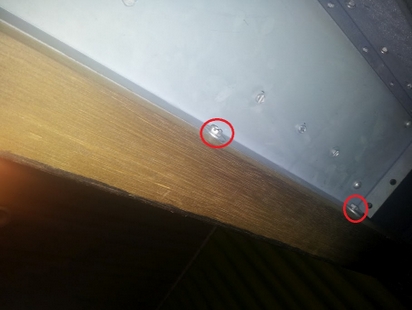

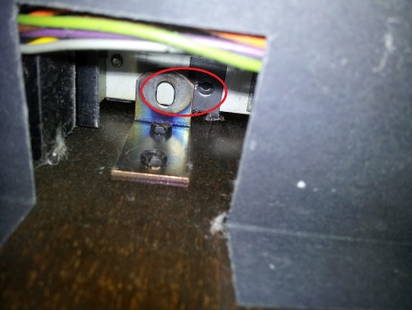

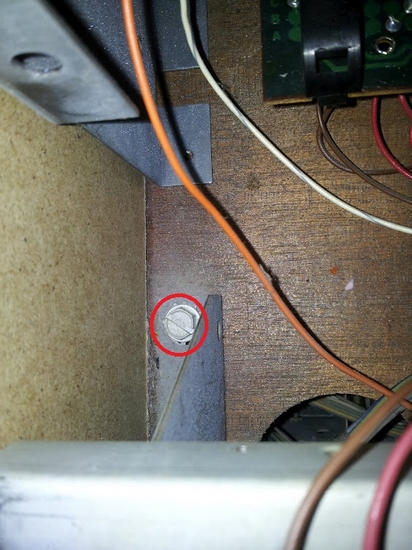

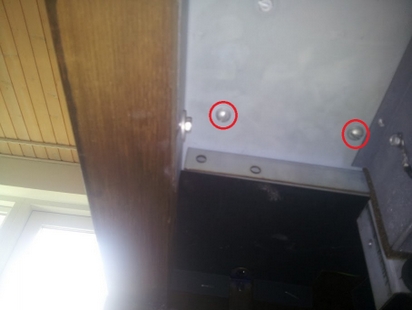

Vi starter nedefra og skruer to skruer ud, der sidder oppe i nogle huller.

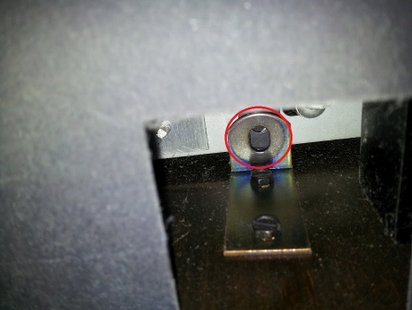

Bemærk at skruehullet er forskudt for beslaget på venstre billede, der er fordi tangentbordet er rykket lidt.

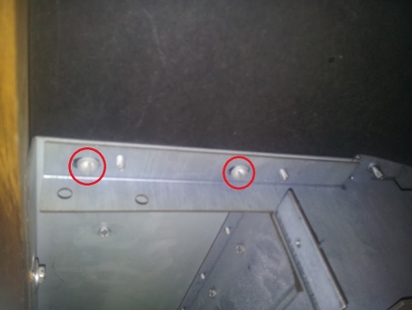

Oppefra skal et par skruer også ud.

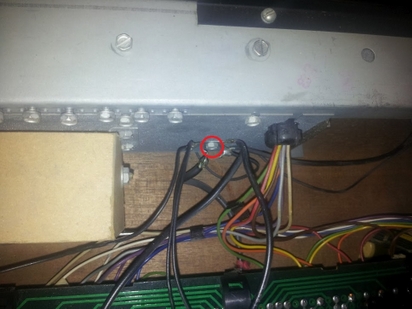

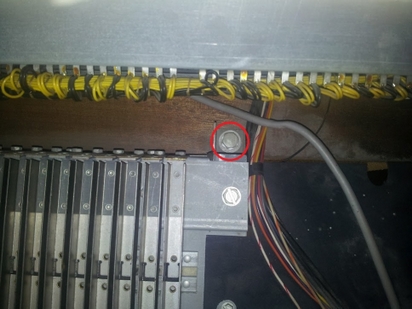

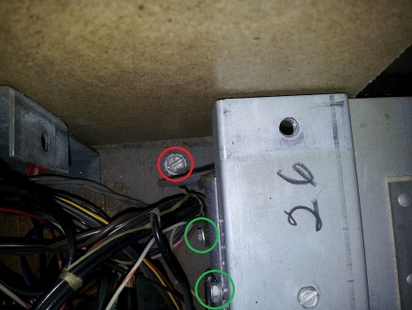

Inden øverste tangentbord kan vippes skal en ledningsholder (stor flad skruetrækker) og en stelledning (1/4" bolt) løsnes bagfra.
De er markeret med grønt på billedet herover.

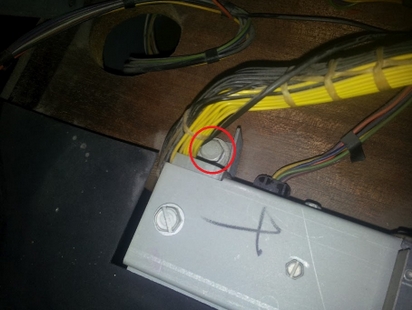

Der hænger flere stel-ledninger fast bagpå øverste tangentbord, se billedet til venstre. De sidder fast med en skrue så der bruges igen en stor flad skruetrækker. Man skal have en lang skrutrækker, for at nå bagfra og derind.

Jeg troede det var nok med ledningerne bagpå øverste tangentbord, men det var det ikke.

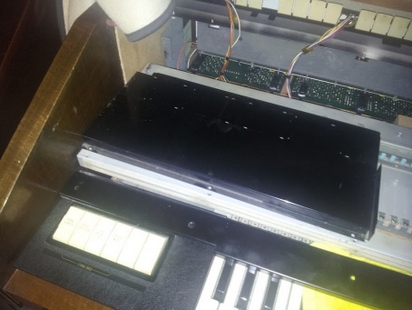

Det ser ud til at metalpladen under drawbarene også skal fjernes, så jeg startede med de tre små skruer bagest.

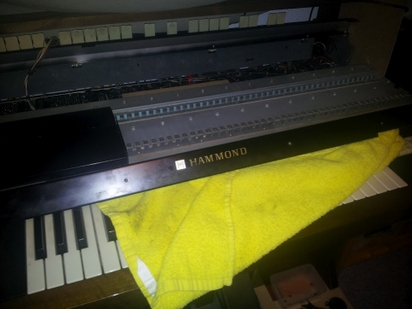

Men det var ikke nok, den sorte front-plade mellem tangenterne med "Hammond" mærket skal også af.
Det er jeg ikke glad for at opdage, for jeg har prøvet at fjerne den en gang. Der er en række skruer og kun et par stykker kunne jeg få af, så jeg opgav og håbede det kunne undgås.

Det lykkedes at få navnepladen af. Jeg brugte en skruemaskine og fandt nogle bits der passede, så var det bare at trykke hårdt ind og starte maskinen. Et par af skruerne blev ødelagt af den behandling, men af kom de.

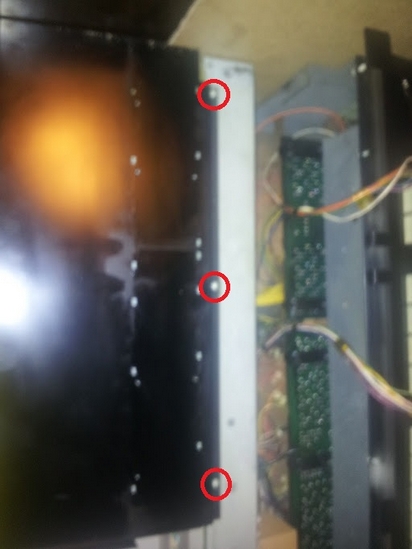

Drawbarpladen kan fjernes nu, man skruer blot de tre skruer i forkanten af.

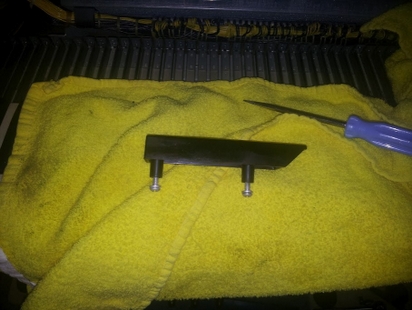

Så er det den sorte plastic-plades tur, den sidder med to skruer nedefra.
Den ene fjerne jeg gennem et hul underneden, den anden ved at vippe tangentbordet.
Begge kan fjernes ved at vippe tangentbordet, det havde været lettere, så det må jeg huske når det skal samles igen.

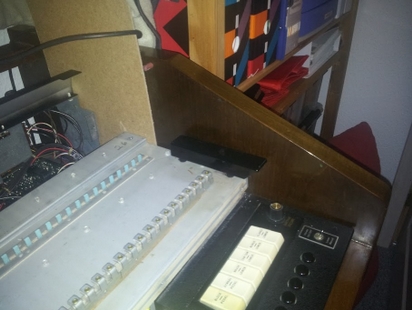

Her er plastic-pladen. Langt om længe er der adgang til skruerne bag nederste tangenter.
Desværre er det stadig ikke nok, topnøglen har ikke plads nok til at løsne tangentskruerne bagest.

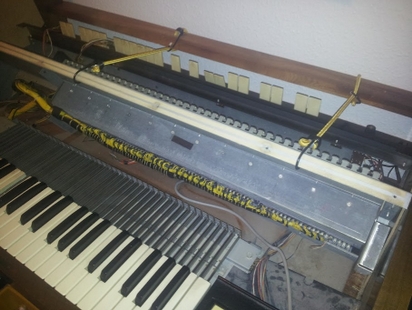

Bemærk at øverste tangentbord holdes oppe af et par elastikker, det skulle jo nødigt falde ned i det andet eller mine fingre.
Så er der nogle metalplader og plasticplader der skal renses. Der kom ved samme lejlighed endnu en bunke støv og skidt til syne, så støvsugeren har været igang igen.
På et eller andet tidspunkt er det tanken at jeg vil puste det sidste støv af med en kompressor. Hvis skidtet ikke går af elektroniske komponenter renser jeg dem med elektronikrens.

Nederste tangentbord skal løsnes, vi starter nedenunder mod forkanten af orglet.
Der er fire bolte ialt, de skal ikke skrues ud blot løsnes.

I højre og venstre side fjernes de fire rundhovedet skruer.

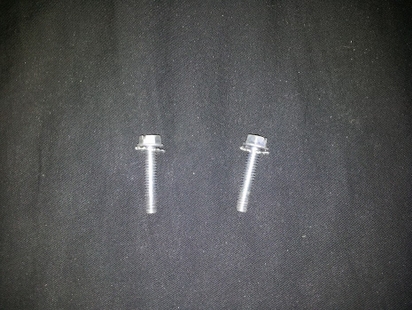

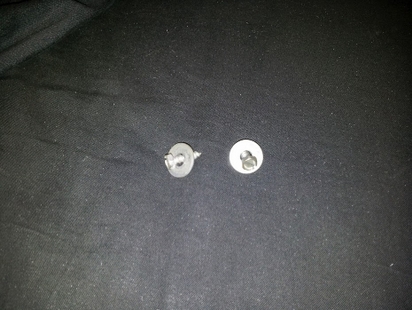

I højre og venstre side fjernes de to bolte, der er skiver underneden, så de skal huskes.

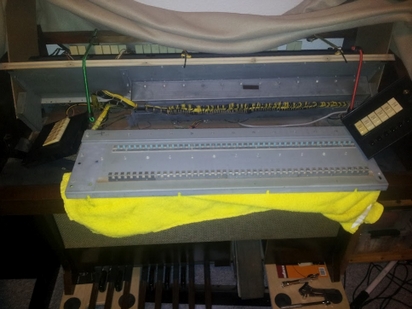

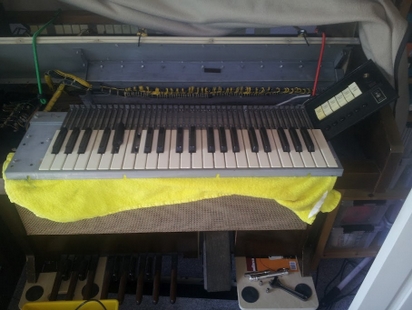

Så kan tangentbordet lægges op på forkanten af træpanelet, så et håndklæde er lagt imellem.
Bemærk den grønne og røde elastik, der holder det oppe. Der er hul underneden, så det kan let falde igennem.
Langt om længe kan tangterne tages af og renses.
Det var til gengæld lidt en nedtur. Der var kun en enkelt sort tangent der var hel..
En enkelt hvid C var også knækket.
Øverst var en A tangent knækket. Jeg vil gennemgå alle øverste igen, det er for stort et arbejde at skille ad blot fordi man nu vil spare et par håndører.
Så når tangenterne er samlet er alle hele og uden lim - så holder de forhåbentligt lang tid.

En del tangenter har jeg købt i USA. De kom med metalskinner, så de skulle skrues af.

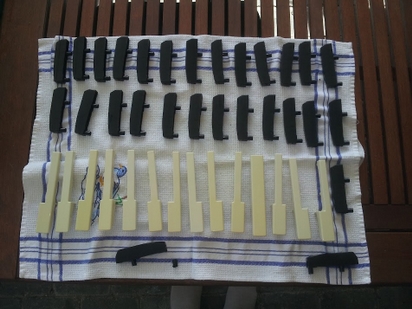

Her ses de efter vask. Kun en enkelt sort var knækket, så det er meget fint.
Så nu har jeg 37 sorte hele tangenter, lige nok - der er 36 på orglet ialt.
