Hammond TR-200

Den 23. maj 2012:


Drawbars kan nu adskilles og renses, noget af et pillearbejde.
Men først skal en brun plade skrues af og de tre sorte drawbar-bokse ligeså.

Skruerne er løsnet, bemærk at de lange er til de sorte drawbar-bokse og de korte til den brune plade.

Inden så længe skal de små skruer fjernes, så hver enkelt drawbar kan adskilles og renses.
MEN noter farverne på ledningerne til dem inden da, så du er sikker på rækkefølgen.
De er bundtet, det var de to plastic-holdere der blev skruet af bagfra, så hvad der er til UPPER og LOWER er ikke et problem.
Den kvikke læser opdager med det samme at farverne er farvekoden som i elektronik.

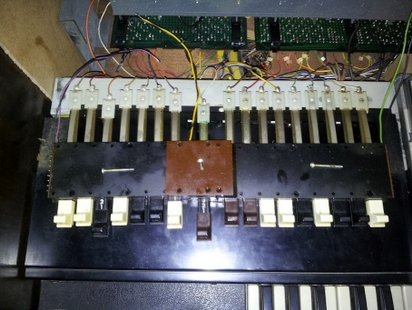

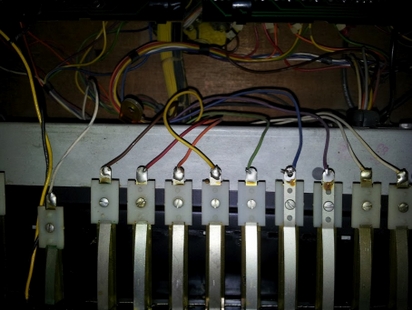

Billedet viser LOWER drawbars.

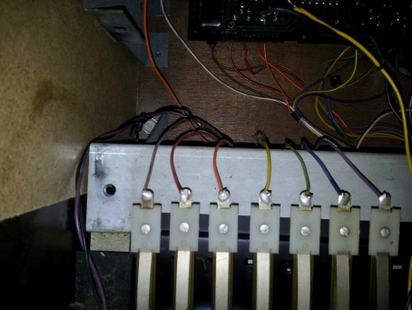

Her er UPPER drawbars, samt bassen.
Der har sneget sig en "hvid med grå striber" ledning ind i mangel på farver.

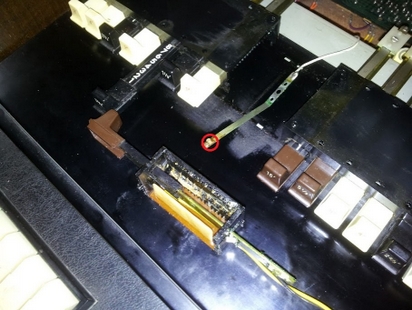

Bas drawbar er skruet af.
Bemærk kontaktfladen skal renses på drawbaren.

Under hver drawbar er en lille rundhovedet skrue der holder "håndtaget" på plads.
De skal af alle sammen, så hele drawbaren kan skilles ad og renses.

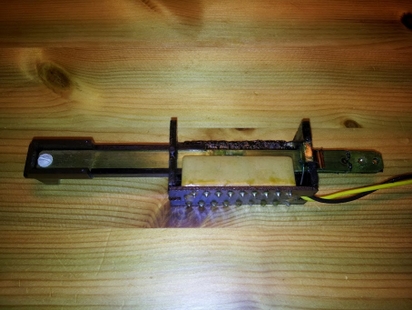

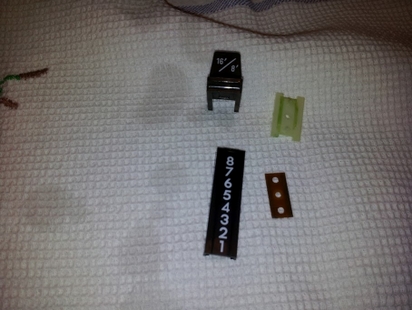

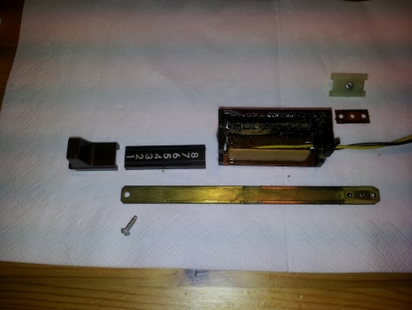

Her er en drawbar skilt ad. Der er temmeligt meget snavs inde i det lille hus.
Det hele er hevet ud forlæns.

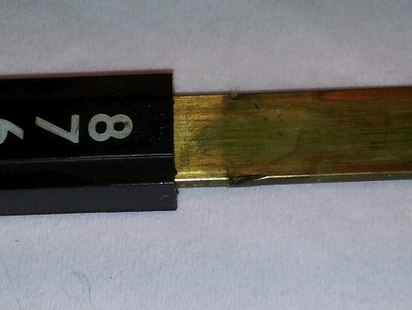

Bemærk det lille hak i metallet og hvordan numrene på drawbaren sidder.
Det lille hak er en stopklods og sørger for at stoppe nummmer-angivelsen der, så passer det hele.

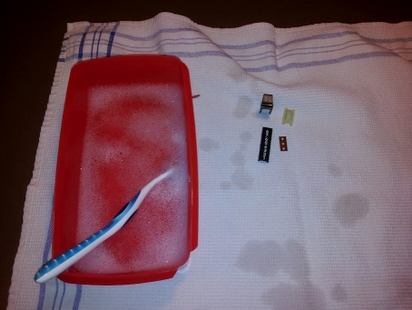

Plasticdelene af en drawbar har jeg renset i opvaskevand og skrubbet med en blød tandbørste.

Se hvor fine de bliver.

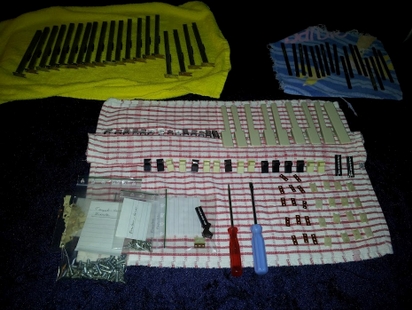

Alle drawbars er skilt ad, nu skal plasticdelene vaskes og kontaktdele renses med "Kontakt 60".

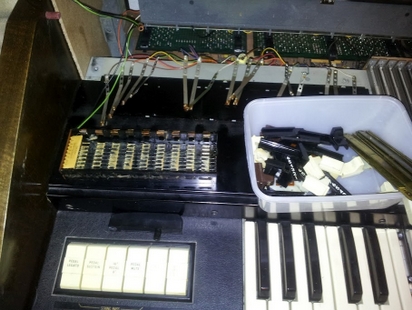

Drawbars er vasket og lægger til tørring, der er også nogle tangenter de skal jo også vaskes.
